一種聚氨酯包膠輪的制作方法

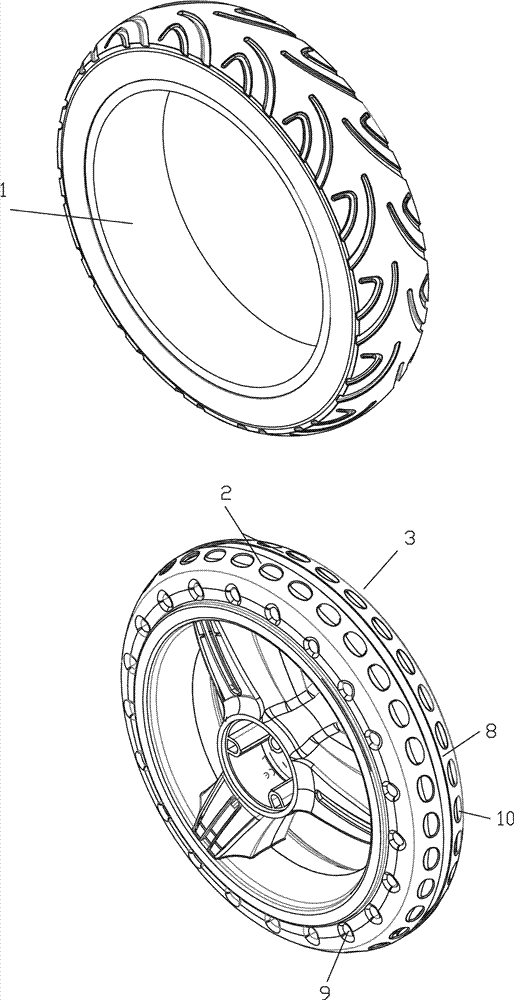

1.一種聚氨酯包膠輪，其特征在于：包括外包的聚氨酯外胎（1）和由兩個半片（2）對合焊接的塑料嵌件（3），所述塑料嵌件包括內輪圈（4）、輪輻（5）、輪輞圈（6）、外輪圈（7）和兩個飛翅邊（8），所述內輪圈與所述輪輞圈之間通過若干個所述輪輻連接，所述外輪圈設置在所述輪輞圈的外周邊上，所述飛翅邊為從外輪圈的側面弧形延伸到外輪圈的外表面上方的懸凸的薄邊環；其中，內輪圈、輪輻、輪輞圈、外輪圈均為空心結構；外輪圈和飛翅邊完全內嵌在所述聚氨酯外胎中并采用發泡工藝一體化制成。

2.如權利要求1所述的一種聚氨酯包膠輪，其特征在于：在所述外輪圈上，沿著圓周向均布有若干個軸向?qū)Υ┑目招闹?）。

3.如權利要求2所述的一種聚氨酯包膠輪，其特征在于：兩個飛翅邊互不接觸。

4.如權利要求3所述的一種聚氨酯包膠輪，其特征在于：在飛翅邊上，沿圓周向均布有若干個穿透孔（10）。

5.如權利要求1所述的一種聚氨酯包膠輪，其特征在于：每個輪輻內設置有若干個輪輻加強筋（11），朝外延伸至輪輞圈的外側內表面。

6.如權利要求1所述的一種聚氨酯包膠輪，其特征在于：在外輪圈內，圓周向均布有若干個外輪圈加強筋（12），朝內延伸至輪輞圈的內側內表面。

7.如權利要求1所述的一種聚氨酯包膠輪，其特征在于：所述內輪圈的內表面均布有若干個空心凸柱（13），所述空心凸柱的圓弧頂設置有凸起條（14）。
